平板磁选机的结构和工作原理是什么？
发布日期：2018-11-13
平板磁选机是我公司研发的一种新型高效设备，整机的设计和研发集物理力学、流体力学、磁力学与一体，具有超高磁场强度，最高磁场可达17000Gs。平板磁选机的发明完全可以解决行业中对除铁的高标准要求，但其造价仅仅为立环式高梯度磁选机的十分之一，其超高的性价比使得立环式磁选机永远没有可能超越。从根本上解决了传统磁选机在处理小颗粒状物料时容易堵塞和带料严重的世界性技术难题，在高梯度磁选机领域属于革命性突破，性能更是全球领先。平板磁选机又叫DSQC湿式强磁板式磁选机是我公司总结了传统磁选机的优缺点，打破常规设计理念，集中力了磁选、重选于一体，经过精心研制和开发的一种全新的磁选设备。高梯度平板磁选机是新型高梯度强磁磁选机，通过对一千多块强磁铁的有效排布，使整个平板表面磁场强度达到14000GS，磁场梯度遍部整个分选区域。能够有效的处理各类弱磁性矿石。
平板磁选机适用范围介绍
高梯度平板磁选机，采用带式分选结构，在整个工作区域从进料到出料，物料在皮带的带动下，可对物料进行多次磁搅拌，同时在水流的冲洗作用下，把不含磁的尾矿除去，带有磁性的矿物被皮带输送到板选机的脱磁区，从而将带有磁性的矿物通过脱磁装置脱掉，来完成选矿的过程，整机功率小、处理大，磁场强度高，并达到很好的品质，能够获得更大的效益。 DSQC平板磁选机主要适用于粒度5mm以下的弱磁性矿物的矿选及非金属矿物的除铁，如：云母粉、石英砂、钾长石、霞石、萤石、硅线石、锂辉石、高岭土、锰矿、弱磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤铁矿、褐铁矿、菱铁矿、钛铁矿、铬铁矿、黑钨矿、钽铌矿、赤泥等。也可用于煤、非金属矿、建材等行业的除铁作业。尤其是对于赤铁矿、褐铁矿、镜铁矿、石榴石、菱铁矿、锰矿、钽铌矿等微弱磁性矿物具有较好的选别效果。
DSQC平板磁选机主要由支架、板式磁选系统、入料搅拌系统、水源系统、卸铁系统、调节系统等结构组成。 工作时，物料流向和卸铁系统成反向逆流式，非磁性物质利用物理学结构原理自流至出料口，经卸矿冲洗达到完全卸干净的目的。磁性物质经长距离、长区域、多次数被超强磁场吸附，经卸铁系统逆向运转至出铁口，经卸矿冲洗达到完全卸干净的目的。
高梯度平板磁选机就是一款专门针对弱磁性矿物的磁性特点而设计的设备，其适应弱磁性矿物的顺磁性特点，利用自身强大的具有梯度的磁场吸附其中的弱磁性颗粒，利用重力或者动力将其排出，完成分选作业。高梯度磁选机分为湿选和干选两种形式，可以根据实际的处理要求和分选纯度而定。高梯度平板磁选机是新型高梯度强磁磁选机，磁场梯度遍部整个分选区域。能够有效的处理各类弱磁性矿石，尤其对于锰矿、赤铁矿、褐铁矿、镜铁矿的处理效果。也可以用于非金属材料的高纯度除铁作业，能够有效降低钾长石、萤石、石英砂中的含铁量。高梯度平板磁选机，采用带式分选结构，在整个工作区域从进料到出料，物料在皮带的带动下，可对物料进行多次磁搅拌，同时在水流的冲洗作用下，把不含磁的尾矿除去，带有磁性的矿物被皮带输送到板选机的脱磁区，从而将带有磁性的矿物通过脱磁装置脱掉，来完成选矿的过程，整机功率小、处理大，磁场强度高，并达到很好的品质，能够获得更大的效益。
平板磁选机的技术特点：
①磁系采用先进的计算机模拟设计，采用对斥形磁极排列结构,有效保障工作范围内对铁质的大吸附面积和吸附能力。
②磁性材料全部采用高强稀土钕铁硼组成强力磁芯，钕铁硼纯度高，用量大，磁力强，高磁场强度可达16000gs。在高梯度磁选机领域属于革命性突破，其性能属全球领先。整机优化设计，磁系采用全密封结构，防氧化，保障在恶劣环境下强磁磁芯十年内磁力消耗不超过5%，不影响正常使用。
③驱动部分采用性能优良的无极调速电机，完全自动连续工作和卸铁，节省人力，运行可靠无故障。整机入料系统采用电机搅拌结构，使物料进入磁选区时均匀且矿浆浓度符合选矿要求，使分选效果更加有效。
④整机水源系统采用整体单一入水口，分阀控制各用水点。方便客户配套上水设备，各阀门可根据实际需要开启和调节用水量。
⑤物料通过或接触部位全部采用不锈钢或非磁性材质，有效避免设备对物料的二次污染。必要时重要部位可做耐磨处理。
⑥整机结构可根据现场情况做敞开式或全密封式两种结构。可适应不同的客户和现场条件要求。

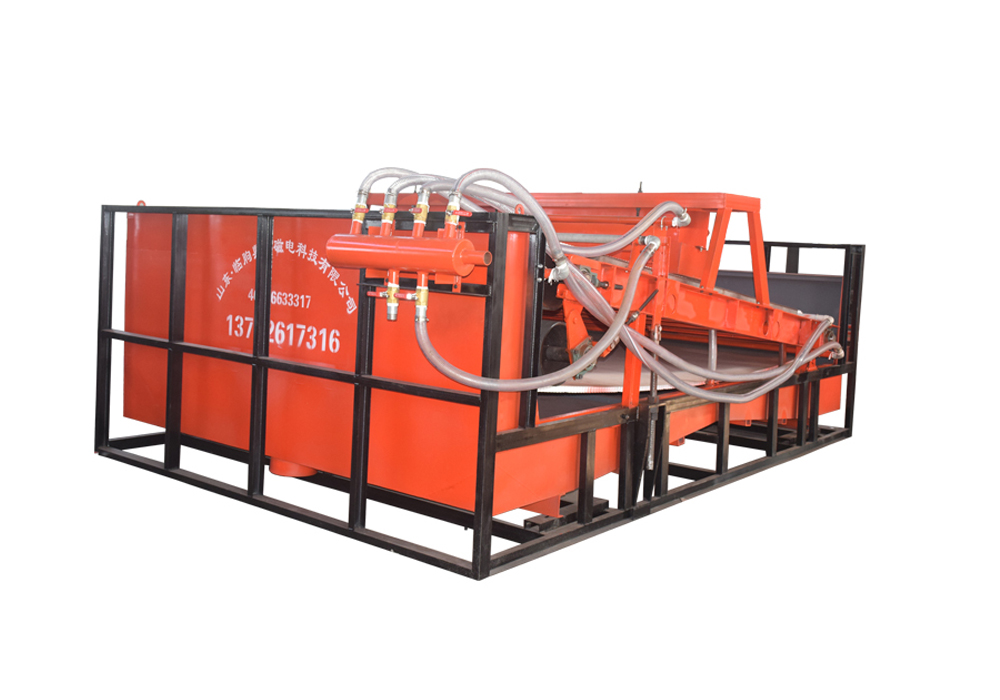

平板磁选机的产品图片
| 型号 | 磁板有效宽度 | 磁板有效长度 | 磁场强度标准配置 | 给矿浓度 | 供水压力 | 物料粒度 | 处理能力 | 电机功率 |
| 主机功率 | ||||||||
| DSQC-0815 | 800 | 1500 | 15000 | 20~25% | ≥0.2 | -3 | 8-10 | 1.1 |
| DSQC-1020 | 1000 | 2000 | 15000 | -3 | 10-15 | 1.5 | ||
| DSQC-1220 | 1200 | 2000 | 15000 | -3 | 15-20 | 2.2 | ||
| DSQC-1525 | 1500 | 2500 | 15000 | -3 | 20-35 | 2.2 | ||
| DSQC-2025 | 2000 | 2500 | 15000 | -3 | 25-30 | 3 | ||
| DSQC-2030 | 2000 | 3000 | 15000 | -3 | 25-30 | 3 | ||
| DSQC-2525 | 2500 | 2500 | 15000 | -3 | 35-40 | 4 | ||
| DSQC-2530 | 3000 | 3000 | 15000 | -3 | 35-40 | 4 | ||
| DSQC-2830 | 3000 | 3000 | 15000 | -3 | 40-45 | 4 |
