技术特点

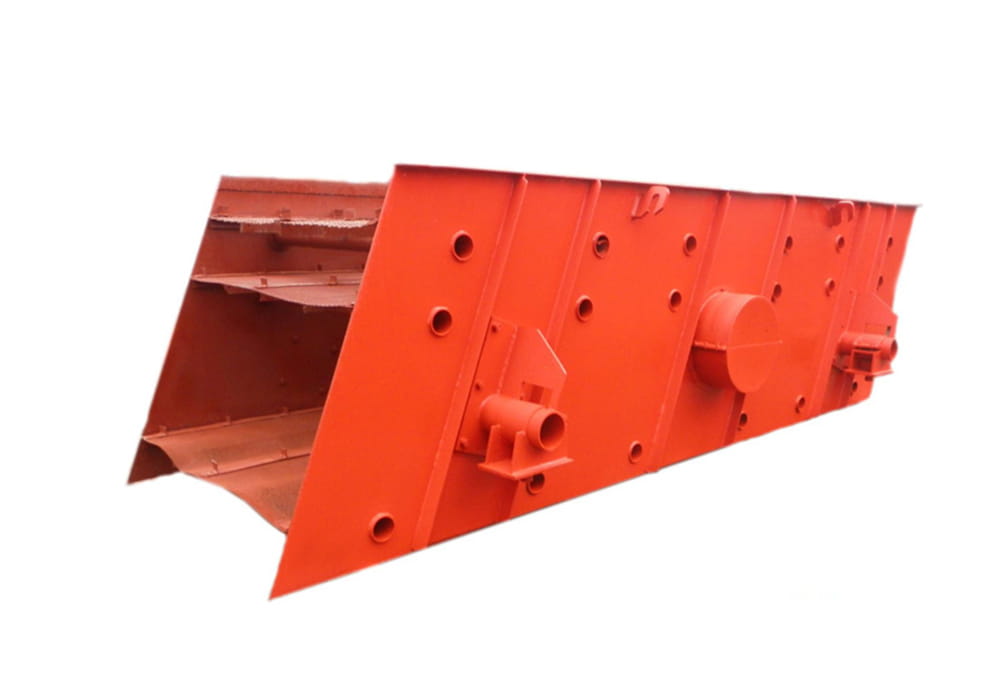

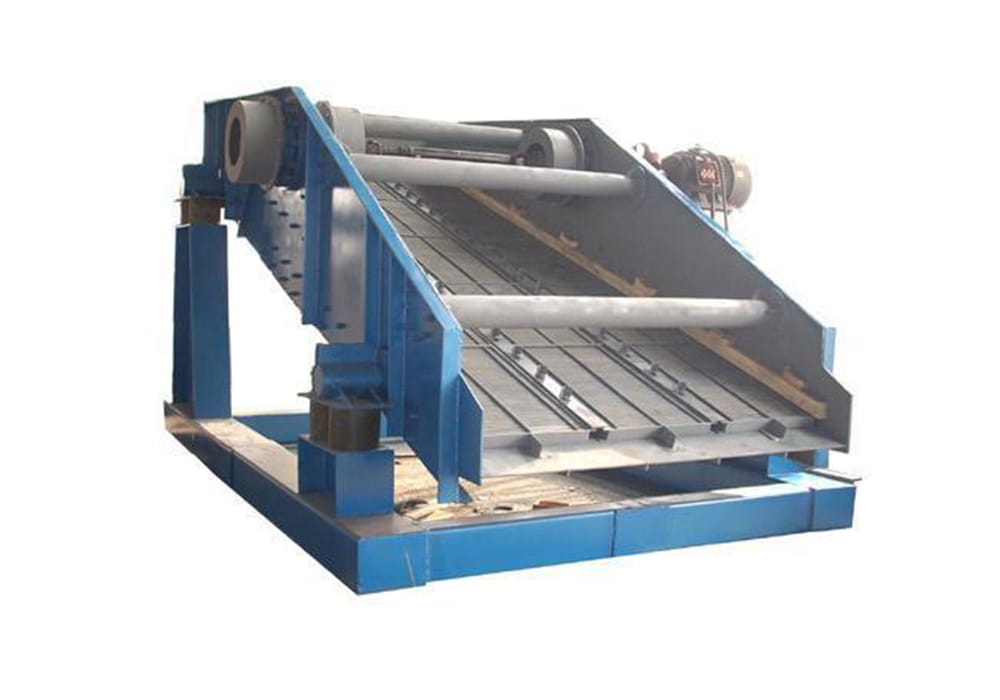

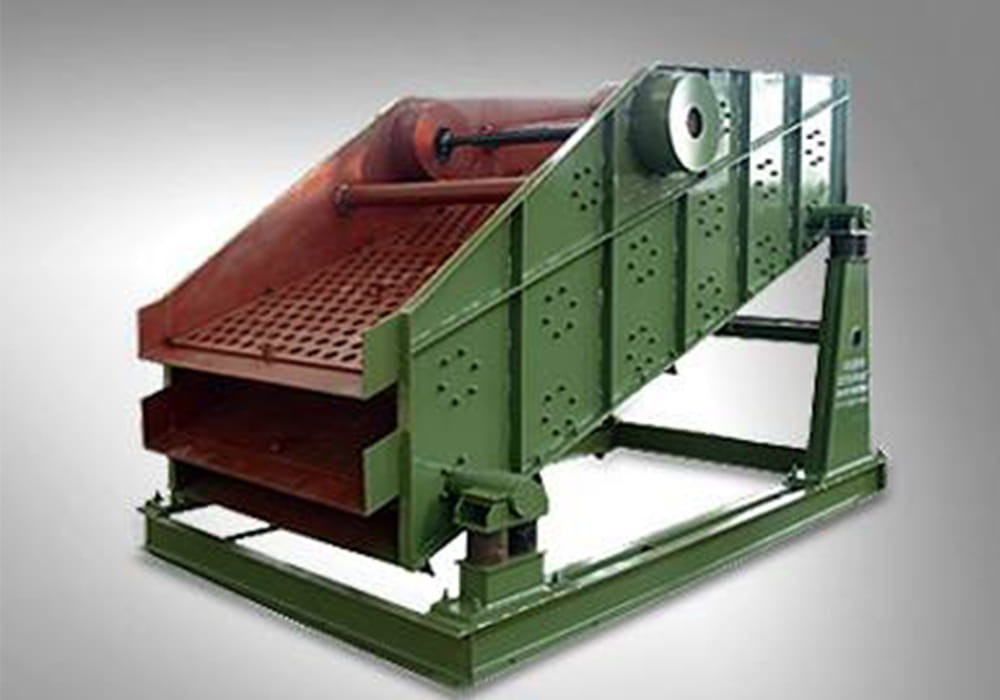

圆振动筛是指物料在网面上做圆形运动,用于煤炭、冶金、矿山等部门作产品分级用,该圆振筛机处理能力强,筛分效率高,具有技术参数合理,结构强度、刚度高,运转可靠,噪音小,维修方便等特点。产品优势
(1)处理能力大,筛分效率高。
(2)振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大,轴承负荷小、温度低,噪音小等特点。(轴承温升小于35°)。
(3)振动器整体拆装,维护、更换方便,大大缩短了检修周期。(更换振动器只需1~2小时)。
(4)筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接、横梁易更换。
(5)筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、 筛机各支点动负荷小等优点。
(6)电机与激振器联接采用挠性联轴器,具有使用寿命长,对电机冲击小等优点。
产品参数
规格型号 |
筛面 层数 |
筛面倾角 |
筛面规格 m m |
筛孔尺寸 mm |
进料粒度 mm |
处理量 t/h |
激振频率 min |
双振幅 min |
电机功率 kw |
机器重量 t |
外形尺寸 mm |
YK1535 | 1 | 20° | 1500×3500 | 5-50 | ≤ 200 | 20-125 | 970 | 5-7 | 7.5 | 3.3 | 3900×3050×2000 |
3YK1535 | 3 | 1500×3500 | 5-50 | ≤ 200 | 20-125 | 970 | 5-7 | 11 | 4.8 | 4000×3100×2900 | |
YK1545 | 1 | 1500×4500 | 6-50 | ≤ 200 | 22-150 | 970 | 6-8 | 11 | 3.9 | 4970×3100×2300 | |
2YK1545 | 2 | 1500×4500 | 6-50 | ≤ 200 | 22-150 | 970 | 6-8 | 15 | 5.2 | 5090×3150×2920 | |
3YK1545 | 3 | 1500×4500 | 6-50 | ≤ 400 | 22-150 | 970 | 6-8 | 15 | 5.8 | 5090×3150×3210 | |
4YK1545 | 4 | 1500×4500 | 6-50 | ≤ 400 | 22-150 | 970 | 6-8 | 15 | 6.9 | 5090×3150×3520 | |
YK1854 | 1 | 1800×5400 | 6-100 | ≤ 400 | 32-200 | 970 | 6-8 | 15 | 4.6 | 5910×3400×2810 | |
2YK1854 | 2 | 1800×5400 | 6-100 | ≤ 400 | 32-200 | 970 | 6-8 | 18.5 | 6.8 | 5970×3490×3400 | |
3YK1854 | 3 | 1800×5400 | 6-100 | ≤ 400 | 32-200 | 970 | 6-8 | 18.5 | 8.5 | 5970×3490×3920 | |
4YK1854 | 4 | 1800×5400 | 6-100 | ≤ 400 | 32-200 | 970 | 6-8 | 22 | 10.2 | 5970×3550×4400 | |
YK2160 | 1 | 2100×6000 | 6-100 | ≤ 400 | 60-500 | 970 | 6-10 | 18.5 | 8.9 | 6370×3750×2900 | |
2YK2160 | 2 | 2100×6000 | 6-100 | ≤ 400 | 60-500 | 970 | 6-10 | 22 | 9.8 | 6370×3850×3700 | |
3YK2160 | 3 | 2100×6000 | 6-100 | ≤ 400 | 60-500 | 980 | 6-10 | 30 | 11.5 | 6370×3900×4200 | |
4YK2160 | 4 | 2100×6000 | 6-100 | ≤ 400 | 60-500 | 980 | 6-10 | 30 | 13.2 | 6370×3900×4600 | |
2YK2460 | 2 | 2400×6000 | 6-100 | ≤ 400 | 80-600 | 980 | 6-10 | 30 | 9.8 | 6370×4150×3700 | |
3YK2460 | 3 | 2400×6000 | 6-100 | ≤ 400 | 80-600 | 980 | 6-10 | 30 | 12.6 | 6370×4200×4200 | |
4YK2460 | 4 | 2400×6000 | 6-100 | ≤ 400 | 80-600 | 980 | 6-10 | 37 | 14.3 | 6370×4200×4600 |
