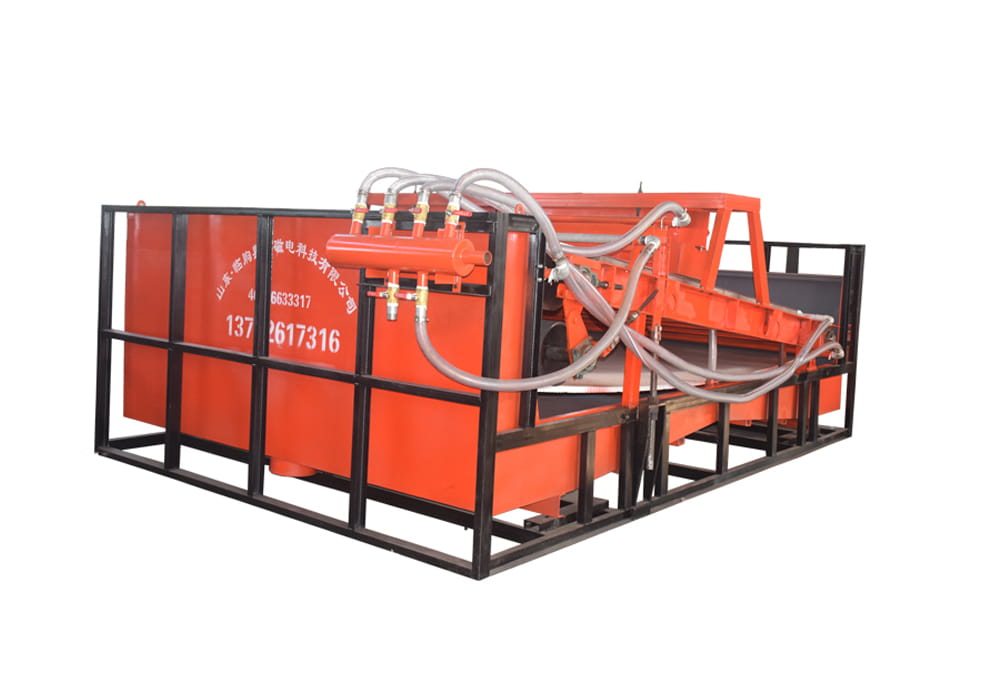

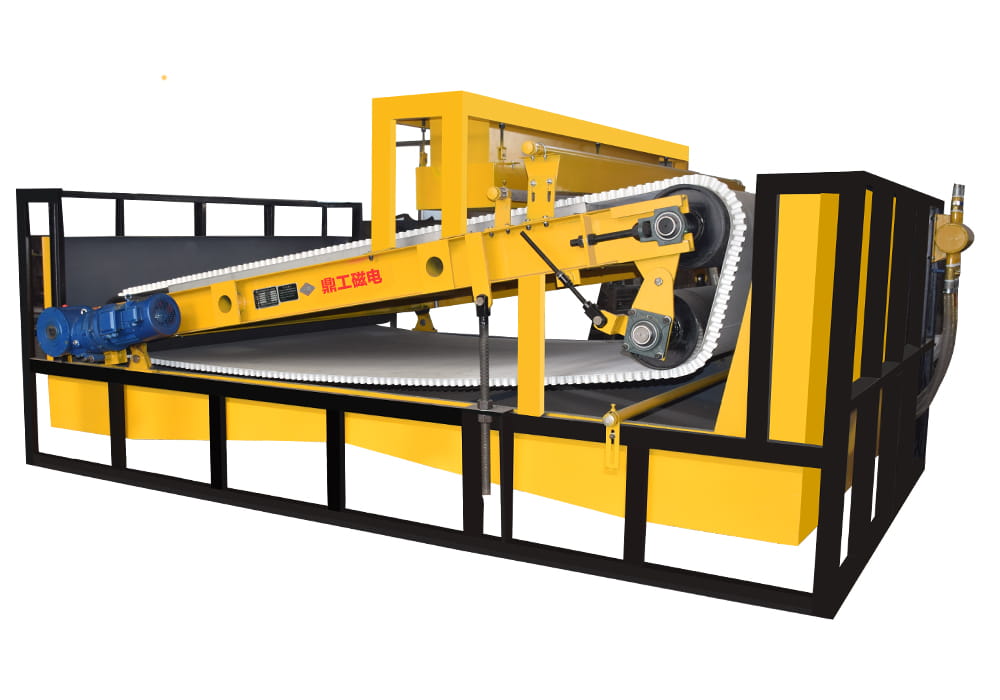

DSQC湿式强磁平板磁选机

平板磁选机是鼎工公司新研究开发的高梯度、高场强磁选设备,主要适用于湿法加工非金属矿的除铁提纯,特别是石英、长石、霞石矿、高岭土的除铁提纯,也可使用于赤铁矿、褐铁矿、菱铁矿、锰矿、钛铁矿、黑钨矿等多种弱磁性金属矿的湿式分选和黑白钨分离、黑钨与分离锡石。

24小时服务热线:
13792617316

技术特点

 1.采用高性能钕铁硼材料,磁路设计独特,表面磁场能达到18000GS。

2.相比其它永磁磁选机磁场扫选面积大,除铁效果好。

3.板面坡度可调,根据物料状况调整坡度能够达到好的除铁效果。

4.皮带转速变频可调,根据物料状调整带速能够达到更好的除铁效果。

5.采用耐磨帆布作为输送带,大大增加了输送带的使用寿命。

6.省电节能。



产品优势

平板式磁选机(平板除铁器),包括机架,机架上设有磁选机构、张紧机构、供水系统和匀料装置,匀料装置位于磁选斜面的低侧与供水系统之间的输送带部分的上方,匀料装置包括上下设置的匀料层,每个匀料层包括带落料网孔的底部和设在底部周边的挡料板,落料网孔均匀分布在匀料层的底部,挡料板首尾连接围成接料口,落料网孔的孔径与矿料的大小相应的匀水装置,包括位于磁选斜面的上方与冲料进水管相接的喷淋管,喷淋管的正下方设有底部带均匀通水孔的淋水器,喷淋管向下开有若干喷淋孔。

工作原理:
矿浆通过入料管道进入本磁选机的均匀补料装置,经过充分分散后被均匀的洒落在磁板上部的卸铁皮带上,在重力作用下浆料沿磁板的倾斜方向向下流动,浆料中含有的铁磁性物在磁系提供的强磁场下,被牢牢的吸附在卸铁皮带上,电机转动装置驱动卸铁皮带沿磁板倾斜方向向上运动,同时将吸附的铁磁性物带入卸铁区域,被卸铁水管冲洗水冲入尾矿斗中被集中收集,无磁性浆料继续沿磁板向下流动,流入精矿斗中被集中收集。
山东鼎工公司提供各种磁性矿物的实验样机、实验室,可根据客户不同的矿样、物料、选矿要求、矿品味、不同的矿做出选矿流程,以及提供实验结果和数据,根据现场试验后为客户推荐合适的设备提供全套除铁设备,达到理想的要求,并为客户现场调试设备,专业为用户培训操作维修人员,保证生产线的正常运转。欢迎新老客户带矿样或物料来我公司进行实验!

产品参数

型号

磁板有效宽度
(mm)
磁板有效长度
(mm)
磁场强度标
准配置
(Gs )
给矿浓度
(%)
供水压力
(Mpa)
物料粒度
(mm)
处理能力
(t/h)
电机功率
(kW)
主机功率
(kW)
DSQC-0815 800 1500 15000 20-25% ≧.02 -3 8-10 1.1
DSQC-1020 1000 2000 15000 -3 10-15 1.5
DSQC-1220 1200 2000 15000 -3 15-20 2.2
DSQC-1525 1500 2500 15000 -3 20-35 2.2
DSQC-2025 2000 2500 15000 -3 25-30 3
DSQC-2030 2000 3000 15000 -3 25-30 3
DSQC-2525 2500 2500 15000 -3 35-40 4
DSQC-2530 2500 3000 15000 -3 35-40 4
DSQC-2830 2800 3000 15000 -3 40-45 4
